Co robi wirnik jednośrubowy w progresywnej pompie komorowej

A wirnik jednoślimakowy to śrubowy element wału, który obraca się wewnątrz dopasowanego stojana w celu przemieszczania płynnego lub półstałego materiału przez progresywną pompę wnękową lub który popycha i topi tworzywo sztuczne do przodu wewnątrz cylindra wytłaczarki. Jego podstawowa funkcja jest prosta: gdy wirnik się obraca, spiralny rowek tworzy szczelną wnękę w otaczającej ścianie, a ta wnęka przemieszcza się wzdłuż osi, niosąc ze sobą materiał ze stałym, niskim pulsacyjnym natężeniem przepływu. Jest to bezpośrednia odpowiedź na pytanie, za co dana część odpowiada, a wszystko poniżej wyjaśnia, jak działa, dlaczego się zużywa oraz jak prawidłowo ją wybrać i konserwować.

W zastosowaniach pompowych wirnik współpracuje z: stojan do progresywnych pomp komorowych , tuleja wyłożona elastomerem, która zapewnia powierzchnię uszczelniającą. W zastosowaniach związanych z wytłaczaniem ta sama geometria śrubowa współpracuje z metalową ścianką cylindra zamiast gumowego stojana. Obydwa systemy opierają się na tej samej podstawowej zasadzie: obracającej się spiralnej geometrii, która przekształca energię obrotową w stałe osiowe przemieszczenie materiału.

Przegląd produktów i projekt konstrukcyjny

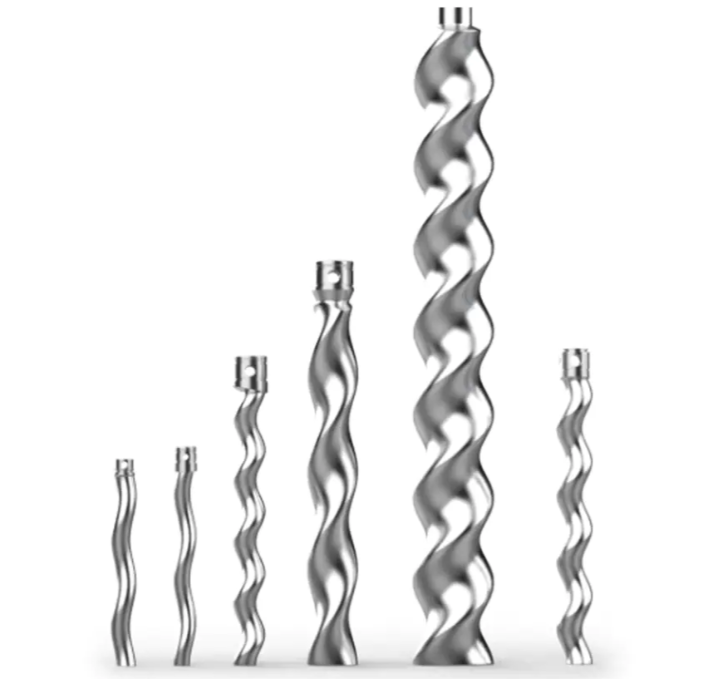

Poniższe zdjęcie przedstawia zestaw wirników jednoślimakowych o różnych długościach i profilach podziałki, ilustrując, w jaki sposób ta sama podstawowa konstrukcja spiralna jest skalowana dla różnych wydajności przepływu i rozmiarów zastosowań, od kompaktowych jednostek dozujących po dłuższe wirniki używane do przenoszenia większych objętości.

Każdy wirnik jest zdefiniowany przez niewielką liczbę parametrów geometrycznych, które określają jego działanie: zewnętrzną średnicę spirali, podziałkę (długość osiową jednego pełnego zwoju spirali), mimośrodowość (przesunięcie między linią środkową wirnika a geometryczną linią środkową) oraz głębokość rowka. Poniższy diagram izometryczny przedstawia te parametry na uproszczonym modelu wirnika, aby ułatwić przestrzeganie terminologii podczas czytania rysunku technicznego lub katalogu części zamiennych.

Zrozumienie tych parametrów ma znaczenie, ponieważ zmiana dowolnego z nich zmienia charakterystykę przepływu wirnika, jego profil ścinania i wzór zużycia. Krótsza podziałka z mniejszą głębokością rowka zwykle nadaje się do zastosowań przy wyższym ciśnieniu i niższym przepływie, natomiast dłuższa podziałka z głębszym rowkiem sprzyja delikatniejszemu obchodzeniu się z materiałami wrażliwymi na ścinanie, takimi jak produkty spożywcze. Oto dlaczego objawy wirnika jednoślimakowego przedwczesnego zużycia często wynikają z niedopasowania oryginalnej geometrii do zmienionych warunków pracy, a nie z wady samej części.

Jak rozwija się zużycie wirnika podczas pracy

Wewnątrz wytłaczarki do tworzyw sztucznych jednoślimakowy rotor popycha surowiec do przodu i generuje ciepło w wyniku tarcia, gdy materiał przechodzi przez szczelinę pomiędzy spiralnym rowkiem a wewnętrzną ścianą cylindra. Gdy śruba się obraca, wywiera siłę ścinającą i nacisk na materiał, stopniowo go zmiękczając i równomiernie mieszając, zanim zostanie dopchnięty w kierunku matrycy i wytłaczany do gotowego kształtu. Prędkość ślimaka, temperatura cylindra i ciśnienie w układzie bezpośrednio wpływają na efektywność tego procesu i w równym stopniu wpływają na szybkość zużywania się powierzchni wirnika.

W środowisku pracy o wysokiej temperaturze zużycie wirnika ma zazwyczaj cztery nakładające się źródła. Po pierwsze, podwyższona temperatura zmiękcza sam materiał wirnika, zwiększając tarcie o ściankę lufy i powodując zużycie termiczne. Po drugie, względny ruch pomiędzy wirnikiem a lufą, materiałem i innymi powierzchniami stykowymi podczas obrotu powoduje z biegiem czasu zwykłe zużycie mechaniczne. Po trzecie, zanieczyszczenia takie jak dodatki lub resztkowa wilgoć w przetwarzanym materiale mogą powodować korozję powierzchni wirnika i przyspieszać degradację. Po czwarte, geometria wirnika, dobór materiałów i precyzja wykonania wpływają od samego początku na jego odporność na wszystkie powyższe.

Poziomy wykres słupkowy poniżej przedstawia ogólne, ilustracyjne porównanie tego, jak mocno każdy z tych czterech czynników zazwyczaj przyczynia się do całkowitego zużycia wirnika w przypadku długotrwałej pracy w wysokiej temperaturze. Ma raczej służyć jako przewodnik koncepcyjny, a nie zmierzona statystyka z pojedynczej instalacji, ponieważ rzeczywiste proporcje zużycia różnią się w zależności od materiału, prędkości i historii konserwacji. Mimo to względna kolejność jest zgodna z powszechnym doświadczeniem terenowym: dominuje zużycie termiczne i mechaniczne, podczas gdy czynniki korozyjne i związane z konstrukcją działają raczej jako przyczyny przyczyniające się niż główne. Rozpoznanie, który czynnik jest najbardziej aktywny w danym systemie, pomaga określić, czy priorytetową naprawą jest modernizacja powłoki, poprawa chłodzenia, czy przegląd geometrii.

Wybór materiałów i powłoki odporne na zużycie

Kontrolowanie zużycia wirnika jednoślimakowego rozpoczyna się od wyboru materiału. Odporne na wysoką temperaturę, zużycie i korozję stale stopowe lub stopy specjalne stanowią standardowy punkt wyjścia dla wirników, które mają pracować nieprzerwanie w wymagających warunkach. Oprócz materiałów sypkich równie ważną rolę w wydłużaniu żywotności odgrywa obróbka powierzchni.

Powłoki powierzchniowe

Nałożenie na powierzchnię wirnika powłok odpornych na zużycie, takich jak węglik wolframu czy azotek krzemu, zwiększa twardość powierzchni oraz poprawia odporność na zużycie mechaniczne i termiczne, co jest szczególnie cenne w liniach do wytłaczania o pracy ciągłej.

Optymalizacja geometrii

Optymalizacja parametrów geometrycznych, takich jak kąt pochylenia linii śrubowej, podziałka i głębokość rowka, zmniejsza czas kontaktu materiału z powierzchnią wirnika i zmniejsza siłę ścinającą w dowolnym pojedynczym punkcie, co z kolei zmniejsza miejscową koncentrację zużycia.

Udoskonalenie układu chłodzenia

Wzmocnienie układu chłodzenia pomaga zapewnić skuteczne chłodzenie wirnika i cylindra podczas pracy w wysokiej temperaturze, utrzymując temperaturę roboczą w stabilnym zakresie i zmniejszając zużycie cieplne w dłuższej perspektywie.

Poniższy wykres radarowy porównuje cztery podejścia do projektowania wirników w pięciu wymiarach wydajności w skali względnej, oferując ramy koncepcyjne do oceny akcesoria do pomp śrubowych i opcje modernizacji rotora, a nie raport na temat pojedynczego testowanego produktu. Pokazuje, że powlekany wirnik o zoptymalizowanej geometrii generalnie osiąga wyższe wyniki w zakresie odporności na zużycie i trwałości użytkowej, podczas gdy standardowy wirnik niepowlekany pozostaje rozsądnym wyborem w przypadku lżejszych zastosowań lub zastosowań przerywanych. Czytanie łącznie pięciu osi, a nie pojedynczego punktu z osobna, daje najjaśniejszy obraz tego, gdzie dany projekt zamienia jedną zaletę na drugą. Tego rodzaju porównanie jest najbardziej przydatne na początku procesu specyfikacji, przed sfinalizowaniem parowania wirnika i stojana dla określonego zadania.

Zastosowania przemysłowe wirników jednoślimakowych

Wirniki jednoślimakowe i zbudowane wokół nich pompy są stosowane w wielu gałęziach przemysłu, ponieważ podstawowa zasada wyporu spiralnego obsługuje szerokie spektrum lepkości i typów materiałów przy stosunkowo niskim ścinaniu w porównaniu z innymi technologiami pomp. A pionowa pompa śrubowa Konfiguracja jest często wybierana tam, gdzie powierzchnia podłogi jest ograniczona lub gdzie zasilanie grawitacyjne ułatwia załadunek, podczas gdy konfiguracje poziome są nadal powszechne w ciągłych liniach technologicznych.

• Oczyszczalnie ścieków wykorzystują systemy pomp śrubowych do niezawodnego przemieszczania osadów i oczyszczonej wody przy niskiej pulsacji
• A pompa śrubowa do ścieków Konfiguracja obsługuje ścieki komunalne i przemysłowe zawierające cząstki stałe bez nadmiernego zatykania
• A pompa śrubowa osadu jest powszechnie stosowany do transportu odwodnionego lub zagęszczonego osadu w oczyszczalniach
• A pompa śrubowa do żywności wariant, zbudowany z materiałów i wykończeń przeznaczonych do kontaktu z żywnością, delikatnie przenosi lepkie lub zawierające cząstki stałe produkty spożywcze
• Procesy w sektorach chemicznym, papierniczym i celulozowym, petrochemicznym i energetycznym opierają się na tej samej zasadzie rotora i stojana, co zapewnia spójne dozowanie i przesył

jako producent pomp śrubowych dostarczając oba kompletne pompy jednośrubowe i indywidualne części zamienne do pomp progresywnych dopasowywanie materiału i powłoki wirnika do konkretnej branży jest rutynową częścią procesu specyfikacji, ponieważ wirnik przystosowany do pracy z osadami ściernymi nie jest automatycznie właściwym wyborem do przesyłu substancji o jakości spożywczej.

Ilustracja ta odzwierciedla ogólny wzór obserwowany w różnych gałęziach przemysłu przetwórczego: zastosowania, w których wykorzystuje się cząstki stałe o właściwościach ściernych, takie jak transport osadu oraz prace chemiczne lub petrochemiczne, wiążą się z większymi wymaganiami dotyczącymi odporności wirnika na zużycie niż delikatniejsze zastosowania, takie jak transport produktów spożywczych lub obsługa czystej wody. Właśnie dlatego wybór materiału wirnika i powłoki powinien być zawsze dostosowany do konkretnego zadania, a nie traktowany jako decyzja uniwersalna, i dlatego konsultacja z dostawcą pompy podczas specyfikacji zwykle zapobiega późniejszym problemom z przedwczesnym zużyciem.

Praktyki operacyjne wydłużające żywotność wirnika

Oprócz wyboru materiałów i powłok, codzienna dyscyplina operacyjna ma wymierny wpływ na trwałość jednoślimakowego wirnika. Poniższe praktyki są powszechnie uznawane w przemyśle pomp progresywnych i wytłaczarek jako skuteczne sposoby spowalniania postępu zużycia.

1. Obsługuj wytłaczarkę lub pompę ściśle zgodnie z jej procedurami znamionowymi, unikając warunków przeciążenia i częstych, niepotrzebnych cykli start-stop
2. Zaplanuj regularne kontrole konserwacyjne, aby ocenić zużycie wirnika, bębna lub stojana, i wymień poważnie zużyte komponenty, zanim wpłyną one na jakość dalszej części procesu
3. Regularnie czyść rotor i jego obudowę, aby usunąć przyczepione zanieczyszczenia i pozostałości, które w przeciwnym razie mogłyby przyspieszyć zużycie korozyjne
4. Zastosuj odpowiednie smarowanie powierzchni styku pomiędzy wirnikiem a obudową, aby zmniejszyć zużycie spowodowane tarciem
5. Utrzymuj stałą jakość surowców, unikając surowców zawierających nadmierne zanieczyszczenia lub nierówną wielkość cząstek, które zwiększają zużycie ścierne
6. Precyzyjnie kontroluj układ ogrzewania i chłodzenia, aby uniknąć nadmiernych wahań temperatury, które obciążają materiał wirnika

Poniższy wykres liniowy ilustruje ogólnie, w jaki sposób konsekwentne praktyki konserwacyjne wpływają na skumulowane zużycie wirnika w dłuższym okresie eksploatacji w porównaniu z minimalną lub nieregularną konserwacją. Przedstawia się go jako trend koncepcyjny, a nie dane zmierzone dla konkretnej jednostki, ponieważ rzeczywiste krzywe zużycia zależą w dużym stopniu od ścieralności materiału, kontroli temperatury i cyklu pracy. Mimo to powiększająca się z biegiem czasu przerwa między obiema liniami odzwierciedla wzór powszechnie zgłaszany w branży: różnice w zużyciu na wczesnym etapie są niewielkie, ale znacznie się zwiększają, im dłużej źle konserwowany wirnik pozostaje w ciągłej pracy. Jest to jeden z najwyraźniejszych argumentów przemawiających za włączeniem harmonogramu rutynowych inspekcji do planu konserwacji każdej pompy lub wytłaczarki, zamiast reagowania dopiero po wystąpieniu awarii. Zakłady śledzące trendy zużycia w czasie są na ogół lepiej przygotowane do proaktywnego planowania wymiany wirnika, zamiast doświadczać nieplanowanych przestojów.

O firmie Jingjiang Meijia Pump Industry Co., Ltd.

Siedziba firmy Jingjiang Meijia Pump Industry Co., Ltd. znajduje się pod adresem 36 Xintai Road, w strefie rozwoju gospodarczego i technologicznego Jingjiang, w prowincji Jiangsu. Firma zajmuje się produkcją, sprzedażą i obsługą posprzedażną pomp jednośrubowych i części zamiennych do pomp jednośrubowych, dysponując zespołem inżynierów doświadczonym w projektowaniu, produkcji i kontroli kompletnych zestawów pomp śrubowych.

Produkty z pompami jednośrubowymi Meijia charakteryzują się pełnym zakresem konstrukcyjnym, różnorodnymi opcjami konfiguracji i kompletnymi specyfikacjami dostosowanymi do zastosowań zorientowanych na trwałość. Są stosowane w procesach środowiskowego uzdatniania wody, przetwórstwie chemicznym, przemyśle papierniczym i celulozowym, spożywczym i farmaceutycznym, petrochemicznym i energetycznym. jako producent pomp śrubowych , Meijia Pump Industry dostarcza również uniwersalne akcesoria kompatybilne z szeroką gamą systemów pomp jednośrubowych, poparte mocami produkcyjnymi i doświadczeniem technicznym, mające na celu zapewnienie stabilnej wydajności swoich produktów.

W centrum obsługi posprzedażnej firmy zatrudniony jest zespół inżynierów, którzy zapewniają klientom wsparcie techniczne po instalacji. Na podstawie długoterminowych porównań różnych środowisk i warunków pracy użytkownicy stwierdzili, że produkty z pompami jednośrubowymi Meijia działają niezawodnie rok po roku. Jingjiang Meijia Pump Industry z radością przyjmuje wizyty i wymianę techniczną ze strony partnerów z całej branży.

Często zadawane pytania

P1: Co powoduje przedwczesne zużycie wirnika jednoślimakowego?

Przedwczesne zużycie jest zwykle spowodowane połączeniem wysokiej temperatury roboczej, tarcia mechanicznego o cylinder lub stojan, zanieczyszczeń w przetwarzanym materiale oraz niedopasowania geometrii lub powłoki do konkretnego zadania.

P2: Skąd mam wiedzieć, czy wirnik jednoślimakowy wymaga wymiany?

Typowe wskaźniki obejmują zmniejszony przepływ, zwiększony hałas lub wibracje podczas pracy, niespójne odczyty ciśnienia oraz widoczne wżery lub rowki na powierzchni podczas rutynowej kontroli.

P3: Czy tę samą konstrukcję wirnika można zastosować w zastosowaniach związanych z żywnością i ściekami?

Generalnie nie bez regulacji; wirnik pompy śrubowej do żywności wymaga materiałów i wykończeń dopuszczonych do kontaktu z żywnością, podczas gdy wirnik pompy śrubowej do ścieków lub szlamu jest zwykle wyposażony w różne powłoki i geometrię dostosowaną do materiałów ściernych.

P4: Jak często należy sprawdzać wirnik jednoślimakowy?

Częstotliwość przeglądów zależy od ciężkości obciążenia, ale zaleca się rutynowe kontrole wizualne i wymiarowe podczas zaplanowanych okresów konserwacji, aby wykryć trendy zużycia, zanim wpłyną one na jakość wydruku.

P5: Czy części zamienne do pomp jednośrubowych są wymienne w przypadku różnych marek?

Zgodność wymiarowa różni się w zależności od producenta, dlatego części zamienne do pomp z progresywną wnęką, w tym wirniki i stojany, powinny być dopasowane do oryginalnej specyfikacji pompy lub potwierdzone u dostawcy przed złożeniem zamówienia.
